Система газоанализа

Газ талдау жүйесі

Сенсор құрамында пропан немесе метанға арналған ауыстырылатын газ сенсоры, сенсорды қорғау үшін тот баспайтын болаттан жасалған сүзгісі бар арнайы тот баспайтын болаттан жасалған корпус және газ сенсорының жарылысқа төзімділік талаптарына сай келетін кіріктірілген ұшқынға төзімді тосқауыл бар. DGA және BPR-GA бір блокқа жиналған күйде жеткізіледі. DGA BPR-GA корпусына бекіткіш бұрандамен бекітілген.

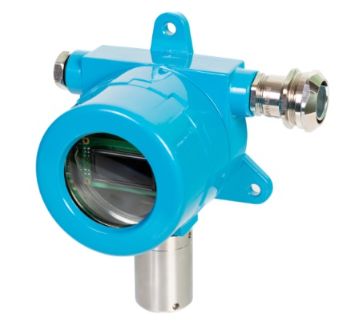

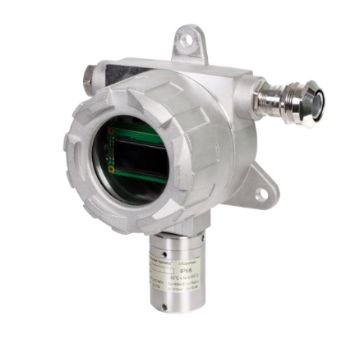

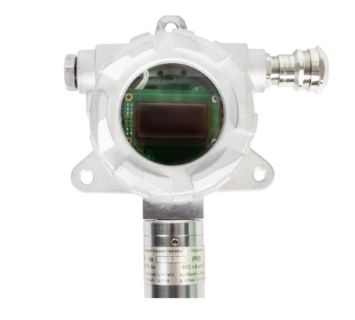

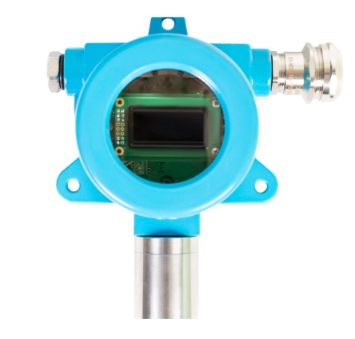

Газ анализаторының сенсоры (GAS)

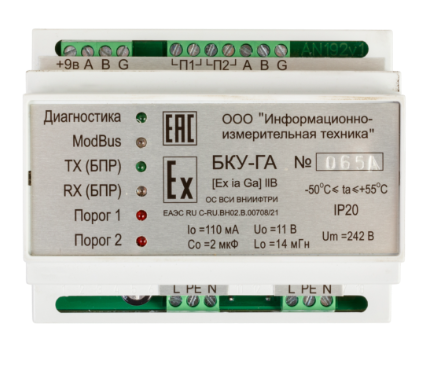

Блок комутации газоанализатора (БКУ ГА)

Газ анализаторының датчигінің жарылыстан қорғаудың жоғары деңгейі ойластырылған жобалау шешімдерімен қамтамасыз етілген.

Газ сенсорына берілетін кернеуді 5,4 В дейін шектеу

Тізбектей қосылған үш Шоттки диодынан, параллель қосылған үш 1SMB5918B типті стабилитрондардан және жалпы кедергісі 25 Ом және жалпы қуаты 3 Вт ток шектейтін резисторлардан тұратын ішкі қауіпсіз кедергілерді пайдалану

UART сандық интерфейс тізбектеріндегі (TX және RX тізбектеріндегі) ток және кернеу шектеулері

BPR-GA және DGA арасындағы байланыс үшін 5,4 В дейін, 1SMB5918V типті үш параллель қосылған стабилитрондардан және 1 Вт қуатты 510 Ом ток шектегіш резисторлардан тұратын ішкі қауіпсіз кедергілерді пайдалана отырып қолданылады.

Қоспамен толтыру (ТУ 1-595-14-842-2004, OST B 84-2081-83 бойынша ВК-9 эпоксидті желімімен)

DGA жарылыстан қорғаудың қажетті деңгейін қамтамасыз ететін элементтер үшін ATUSh.413311.001 SB қараңыз.

Сүзгіні қоса алғанда, арнайы жасалған тот баспайтын болаттан жасалған дизель генераторының корпусын өндіру

Корпустың бір ұшында сыртқы бұранда, ал екінші ұшында болат тормен жабылған тесік бар. Корпустың ішіне оптикалық газ сенсоры және ішкі қауіпсіз тосқауыл орнатылған. BPR-GA блогына қосылу үшін DGA сенсорынан сымдар тартылады.

Сенсорлар мен блоктар ТР КО 012/2011, ГОСТ 1EC 60079-14-2013 талаптарына сәйкес келеді.

Олар қауіпті аймақтарда пайдалануға арналған және жарылғыш газ ортасында электр жабдықтарын пайдалануды реттейтін стандарттарға және ATUSh.400000.001 RE пайдалану нұсқаулығына сәйкес келеді.

Жүйе ішіндегі негізгі беріліс RS485 интерфейстік байланыс желілері арқылы жүзеге асырылады.

Сонымен қатар, BKU оператордың жұмыс станциясымен байланыс орнату үшін TCP/IP хаттамасын және стандартты Ethernet желісі арқылы деректерді беруді қолдайды.

Қосылым RJ45 қосқышы арқылы жүзеге асырылады. Жүйенің байланыс желісінің параметрлері кестеде көрсетілген.
