Модульный узел смешения — комплексное технологическое решение для дозирования, смешения, циркуляции и перекачки жидких компонентов.
Модульный узел смешения

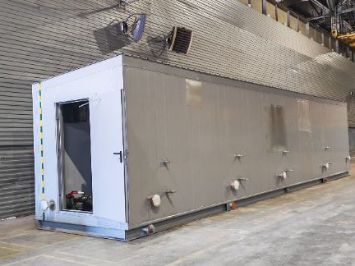

Модульный узел смешения — это технологическое оборудование заводской готовности, размещённое в специально спроектированном блок-боксе.
Узел предназначен для организации процессов подачи, дозирования, смешения и циркуляции компонентов с последующей передачей готового продукта в технологическую систему предприятия.

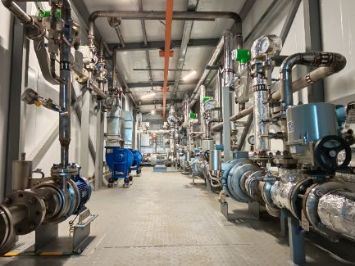

Внутри блок-бокса размещается необходимое технологическое оборудование, трубопроводная обвязка, средства контроля, вентиляция, системы безопасности и электрооборудование. При необходимости электрощитовая выделяется в отдельное помещение. В представленном проектном исполнении предусмотрены также противопожарные датчики, взрывозащищённое оборудование и дистанционное управление с рабочего места оператора.
Варианты визуализации
Варианты визуализации
Индивидуальное решение для каждой технологической задачи
Каждый блок проектируется индивидуально с учётом технологического процесса, характеристик рабочих сред, производительности оборудования, условий эксплуатации и требований Заказчика.
Такой подход соответствует общей философии продуктов: действующие решения компании также рассчитываются под конкретный объект и технологическую задачу с учётом геометрии оборудования, свойств рабочей среды и характеристик насосных систем.
Основное технологическое оборудование может быть смонтировано и объединено трубопроводами и инженерными системами ещё на производственной площадке. После доставки блока на объект выполняются его установка, подключение к внешним коммуникациям и пусконаладочные работы.
Конструкция блок-бокса проектируется с учётом размещаемого оборудования, статических и динамических нагрузок, условий транспортирования и эксплуатации. В техническом предложении на аналогичное блочно-модульное решение отдельно предусмотрены расчёт металлического каркаса, 3D-моделирование и проверка компоновки для исключения коллизий оборудования и строительных конструкций.
Безопасность
Модульный узел может проектироваться для работы со сложными технологическими средами, в том числе растворителями и углеводородами.
Для соответствующих условий эксплуатации предусматриваются:
- взрывозащищённое исполнение оборудования;
- система вентиляции;
- контроль состояния технологической зоны;
- противопожарная автоматика;
- разделение технологической и электротехнической зон;
- дистанционное управление оборудованием.
В разработанном варианте Узла смешения технологическое оборудование выполнено во взрывозащищённом исполнении и рассчитано на работу с растворителями и другими углеводородными средами.
Дистанционное управление и автоматизация
Технологические операции могут выполняться под контролем автоматизированной системы управления. Оператор получает возможность управлять оборудованием дистанционно, контролировать основные параметры процесса и состояние исполнительных механизмов с рабочего места, расположенного вне технологической зоны. В исходном проекте Узла смешения уже предусмотрено дистанционное управление с пульта оператора.Преимущества Модульного узла смешения AZIYA-EVNAT
Индивидуальная конструкция
Размеры и компоновка определяются под конкретный технологический процесс, оборудование и условия площадки Заказчика.
Комплексное решение
В одном модуле объединяются технологическое оборудование, трубопроводная обвязка, измерительные приборы и необходимые инженерные системы.
Заводская готовность
Основная часть сборочных и монтажных операций выполняется до доставки оборудования на объект.
Автоматизация
Возможность дистанционного управления и интеграции оборудования в автоматизированную систему управления технологическим процессом.
Безопасность
Исполнение блока и установленного оборудования определяется свойствами рабочих сред и требованиями конкретного производства.
Масштабируемость
Состав оборудования и количество технологических линий могут определяться задачей конкретного проекта.
Удобство эксплуатации
Компоновка оборудования разрабатывается с учётом доступа персонала для контроля, обслуживания и ремонта.
